FDS小型单体/集装减压阀——ARM5S系列完全替代款，14mm窄体、带表稳压、支流分压降本不降精度

在3C点胶、半导体吹气、医疗仪器气路、自动化单机多工位分压这些场景里，经常不需要上整套大FRL：某一路小缸要0.2MPa、真空发生器前要稳0.4MPa、仪表气要0.1MPa——这种“单回路单独调压”最合适用小型单体减压阀。SMC ARM5S系列长期是这类支调的默认选型：14mm窄体、直动活塞、带逆流、可DIN轨装也可集装拼接；但进口交期长、小批量贵、英制/无表/数显/非溢流等偏门规格定制慢，一直让采购头疼。

FDS气动元件推出全参数对标ARM5S的小型单体/集装减压阀替代系列，主打“14mm互换、带表可读、溢流+逆流标准、单体/集装都能做、交期与成本双降”，做分支气路稳压的国产平替。

一、先对齐：ARM5S替代要覆盖什么

SMC ARM5S为单体小型集装式减压阀，原厂硬参数如下，FDS替代款按同规格落地：

•阀体宽度：14mm，单体轻量（ARM5SA-08-A约33g）

•结构：直动式、活塞式；标准溢流型，非溢流为准标准可定制

•逆流功能：标准内置不平衡式逆流，进气卸压后出口残压可回流入口侧

•设定压力：标准0.05–0.7MPa；低压型0.05–0.35MPa可定制

•**工作压力1.0MPa，耐压1.5MPa

•流体：空气；环境/流体温度5–60℃

•接头：IN/OUT φ4、φ6、φ5/32"、φ1/4"，直通/弯通可组合

•安装：直接安装、DIN导轨安装两种

•附件：A带压力表，无后缀无表；单位MPa标准，psi可定制

•集装扩展：可与ARM5A集中供气、ARM5B分别供气配合做多路分压

二、FDS-ARM5S替代矩阵

按原厂使用口径全覆盖，工装换料号不改孔位：

FDS替代型号                           接管口径                             带表/显示                           对标SMC                               适用                                                                                                               FDS-ARM5SA-04-A               IN/OUT直通φ4                    机械表                               ARM5SA-04-A                       微流量仪表、小缸径单路、精密治具

FDS-ARM5SA-06-A               IN/OUT直通φ6                   机械表                               ARM5SA-06-A                       常规小缸、吹气、吸附支路主推

FDS-ARM5SA-07-A               INφ6/OUTφ4                     机械表                               ARM5SA-07-A                       电磁阀后二级减压、小流量分支

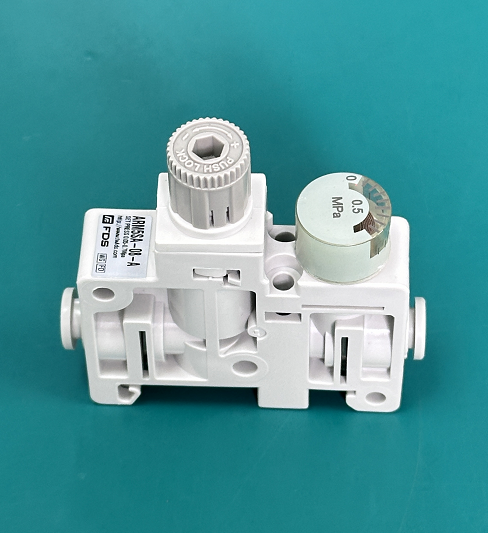

FDS-ARM5SA-08-A               IN/OUT直通φ6                   机械表                               ARM5SA-08-A                       单机工位主推、支管稳压

FDS-ARM5SA-xx无表             φ4/φ6直通或弯通               无表                                  ARM5SA无A                           柜内嵌入式、空间极窄

FDS-ARM5SA英制款               5/32"、1/4"直/弯               带/无表                             ARM5S 56/58等                     进口设备改造、英制管路

FDS-ARM5SA-数显                 φ4/φ6                               数显压力模块                      非标定制                                数字化柜、远程读压

FDS-ARM5SA-0.35                 φ4/φ6                                带/无表                              低压准标准                             0.35MPa以内轻压吹气、微缸

FDS-ARM5S集装包                  多单体拼装                         逐路带表可选                     ARM5S单体+ARM5A/B集装   多工位分压、DIN轨集装

安装方式直接装、DIN轨装都给；左进右出/下进上出、直通/弯通按箱体走管定。

三、核心性能：小阀也按“精密稳压”做

1）14mm窄体、直动活塞

PBT/工程塑料阀体+活塞直动，不靠膜片软补偿，抗设备振动、长期调压回差小。多台并排DIN轨装，单路故障可单独拆换，不影响其它支路。

2）溢流型标准、超压自泄

出口超设定自动从溢流口泄放，保护后端小缸、气爪、真空发生器、喷嘴不过压；需要“锁压不泄”的保压工位，可走非溢流准标准定制。

3）逆流标准、断气更安全

内置不平衡式逆流，上游停气后下游残压可回流入主管/泄放，避免气缸因残压误动；逆流工况建议设定压力≥0.1MPa以保障释放效果。

4）带表/数显可读、可锁定

标准机械压力表MPa单位，可换psi、bar铭牌，也可换数显压力模块；调节手轮带锁止结构，振动工位调完锁死，不回松、不漂移。

5）密封与弹簧按寿命配

阀座NBR/HNBR可选，调节弹簧不锈钢；按洁净气源、轻度油雾、高频微调分别配密封包。前置建议40μm过滤，延长活塞与逆流产线寿命。

6）单体/集装一体替代

单工位用单体ARM5SA；多工位用多台FDS-ARM5S拼集装，或配FDS-ARM5A集中供气、ARM5B分别供气，主供一分多路、每路独立设定，省管接头、省柜内空间。

四、精度与可靠性对标表

项目                                                    FDS-ARM5S替代款                                                 SMC ARM5S原厂参考

阀体宽度                                             14mm                                                                     14mm

单体重量                                             ARM5SA-08约33g级                                               ARM5SA-08-A约33g

结构形式                                             直动活塞，溢流标准/非溢流可定                               直动活塞，溢流标准/非溢流准标准

逆流功能                                             标准内置不平衡式                                                     标准内置

设定压力                                             0.05–0.7MPa标准；0.05–0.35低压可定                    0.05–0.7标准；0.05–0.35可选

**工作压力                                      1.0MPa                                                                    1.0MPa

耐压                                                    1.5MPa                                                                    1.5MPa

流体/温度                                            空气，5–60℃标准                                                    空气，5–60℃

接头                                                    φ4/φ6/5/32"/1/4"，直/弯                                       φ4/φ6/5/32"/1/4"，直/弯

安装                                                     直接装/DIN轨装                                                       直接装/DIN轨装

显示                                                     机械表标准，数显/无表可定                                      带表A/无表，单位可换

集装                                                     单体拼接/ARM5A集中/ARM5B分别                          ARM5A/ARM5B集装可配

五、1:1互换，工装不改

•外形14mm、安装孔距/轨卡按ARM5S对标，原机架、阀岛旁、控制面板直接换

•φ4/φ6直通版本与原厂04/06/08同口径，旧管不拔径直接换；英制设备走5/32、1/4快插

•DIN轨卡扣同槽，多路并排替换不重打孔

•带表款表盘朝向可按原柜读数习惯装；无表款封防尘塞

•非溢流、0.35MPa低压、psi单位、数显、弯通上下进出处走FDS非标选型单打样，不强制改BOM大类

六、采购端实得收益

•交期短：ARM5SA-04/06/07/08常用带表款本土备货，标准品按周交付；进口常受订货周期和物流影响

•成本低：相比进口小型单体/集装调压阀全系列有明显示范降本，多路集装、小批量混单更灵活

•定制快：φ4/φ6/英制、带表/无表/数显、MPa/psi/bar、溢流/非溢流、0.35低压、耐高温密封，都可打样

•集装省事：多工位分压直接出FDS集装包，DIN轨装、统一主供、逐路带表，BOM和走管一起简化

•售后近：压力漂移、表针卡、快插漏、逆流不回、DIN卡扣松，本地技术直接处理，不绕代理

•替代稳：先样机台架测设定回差、溢流响应、逆流卸放、变流量压降，再批量换线

七、典型场景

•3C点胶/锁螺丝/小滑台：每轴单独稳0.2–0.5MPa，总压波动不影响节拍

•半导体吹气/离子风刀支管：小流量稳压，节能且不冲击工件

•医疗仪器气路：仪表前单体调压，带表可读、可锁定

•真空吸附支路：真空发生器前稳气源，吸附力一致

•控制柜集装气路：多路ARM5S并排DIN轨，按工位分压

•进口设备改造：原用ARM5SA-06/08-A，国产备件直接替，不停线改图

八、拿样实测，按调压指标验

FDS-ARM5S替代系列可寄样，重点测五项：

1.0.05/0.2/0.4/0.7MPa四点设定值与实际输出偏差

2.入口1.0MPa波动、下游变流量时出口稳态漂移与回差

3.溢流动作：出口超调泄放是否灵敏、无持续漏气

4.逆流测试：进气关闭后支管残压卸放响应；逆流工况0.1MPa以上释放效果

5.快插φ4/φ6拉拔、耐压1.5MPa保压、DIN装拆与多路集装气密

压力准、带回小、带表稳、集装不互串——按你柜子条件测，数据不合适不批量。
